技術參數
|
參數\機床型號 |

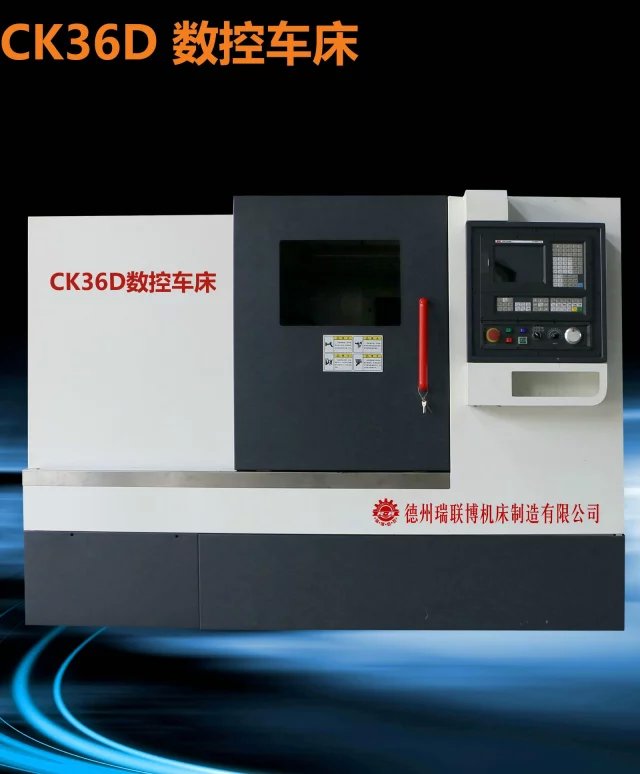

CK36D |
參數\機床型號 |
CK36D |
||
|
床身上工件回轉直徑 |
3Ø360mm |
最小輸入單位 |
0.001mm |
||
|
滑板上工件回轉直徑 |
排刀 |
1Ø120mm |
刀架回轉定位精度 |
0.005mm |
|
|
液壓刀架 |
1Ø210mm |
刀架工位數 |
8/12 |
||
|
X軸最大行程 |
300mm |
系統分辨率 |
0.001mm |
||
|
Z軸最大行程 |
400mm |
控制軸數 |
3 |
||
|
主軸轉速范圍 |
3500r/min 變頻 |
聯動軸數 |
2 |
||
|
主軸錐孔 |
Ø66/1/20 |
||||
|
主軸通孔直徑 |
Ø65mm |
主軸頭形式 |
A2-6 |
||
|
床身寬度 |
570mm |
刀柄尺寸 |
20X20 |
||
|
重復定位精度 |
X軸 |
0.01mm |
唐刀桿尺寸 |
Ø25mm |
|
|
Z軸 |
0.01mm |
主電機功率 |
7.5KW |
||
|
刀架快移速度 |
X軸 |
5000mm/min |
外形尺寸 |
2260/1660/1650 |
|
|
Z軸 |
10000mm/min |
機床重量 |
3000Kg |
||
機床配置
標配凱恩帝K1000Ti-CI數控系統 環球中實液壓卡盤（用戶可選配）液壓泵站主要液壓元件產自臺灣 標配排刀可選配臥式8/12工位液壓刀架 全封閉式防護罩 全自動集中潤滑可加裝自動排屑機。
